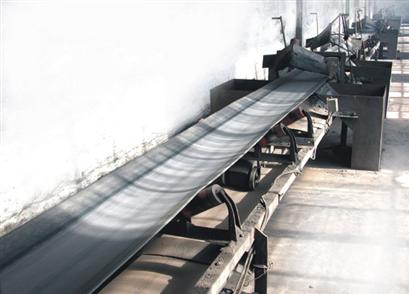

固定式膠帶輸送機型號有ZJT1-86、和TD75、DTⅡ型膠帶輸送機。
帶式輸送機具有參數先進、結構臺理、制造方便、輸送量大、經濟效果顯著等特點。深得用戶歡迎。所以得到廣泛的使用。
一、用途
用于冶金、煤炭、水電、交通等部門，輸送散狀物料或成件物品。根據輸送線路要求．可以單獨一臺，也可以多臺或與其它輸送機聯用，組成系統，作水平或傾斜輸送。當傾斜向上輸送時，不同物料所允許的最大的傾角b參見表1。傾斜向下輸送時，允許的最大傾斜角為表1所列值的80％。
若需要選用大于表1所列傾斜角時，可選用花紋帶式輸送機或帶波紋擋邊大傾角膠帶輸送機。
輸送機環境溫度+40℃到一10℃范圍內使用。對于有防塵、防爆、防腐蝕要求的場臺，應另采取措施。
二、技術特征和主要參數
輸送機可輸送物料的堆積比重在0.5—25t／m3范圍內。
本系列輸送機按帶寬分別為：500、650、800、1000、1200毫米等五種規格。按驅動功率分為l.5、2.2、3、4、5.5、7.5、11、13千瓦．帶速有0.8、1.0、1.25、1.6、2.0米∕秒五種，最大輸送量見下列表。
表中輸送量是物料堆積比重V=1t／m3．輸送傾角0—7。，物料在帶上是堆積角為30。的條件下計算的。
三、結構概述
總機布置形式如圖一：
1、驅動部分：由裝置在型鋼焊成的底座上的電機→高速聯軸器→減速器→低速聯軸器等組成，根據布置要求，驅動裝置設有左裝和右裝兩種形式．另外，也可選用油冷式電動滾筒。
2、滾筒部分：分為傳動滾筒和改向滾筒兩大類。
3、托輥部分：分為槽形托輥、平行托輥、調心托輥和緩沖托輥等。
4、卸料部分：為固定犁式投卸料器。
5、清掃部分：在頭部下方裝有彈簧清掃器，中間裝有空段清掃器。
6、制動部分：有滾柱式逆止器和帶式逆止器二種。
7、拉緊裝置：有螺旋武、車式重錘武、垂直式拉緊裝置。
其它要求，用戶可根據鍋爐層設計要求參照說明書進行選擇，在臺同上注明。
